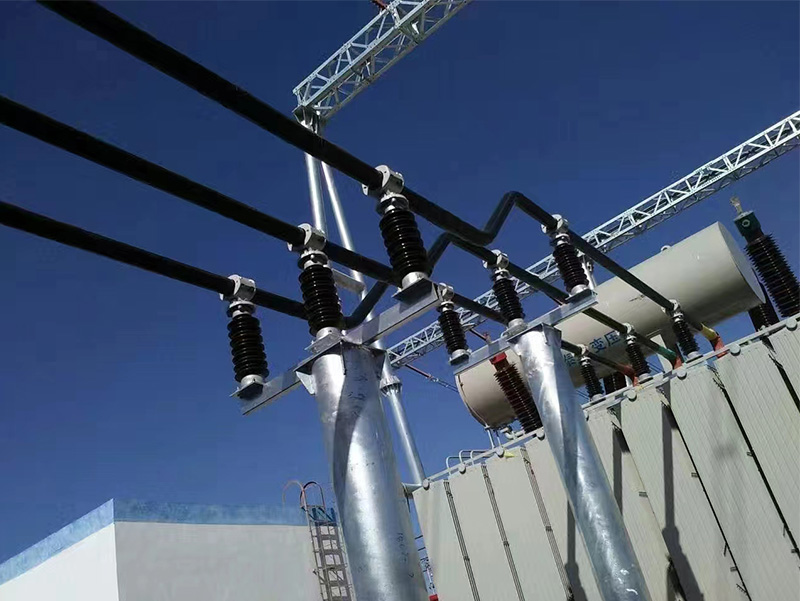

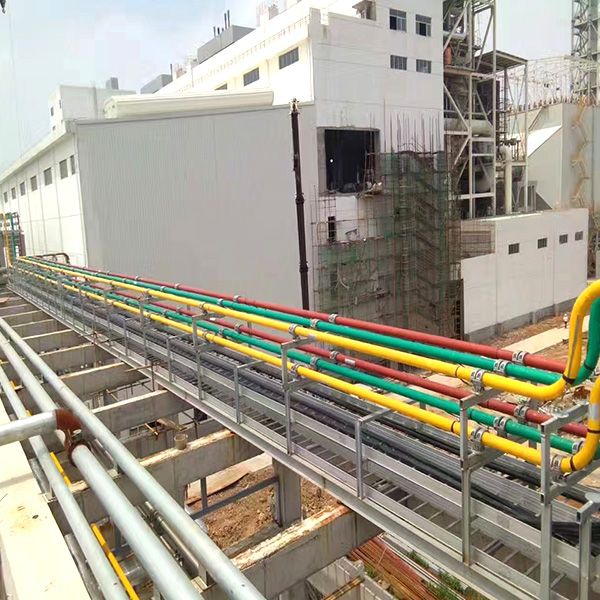

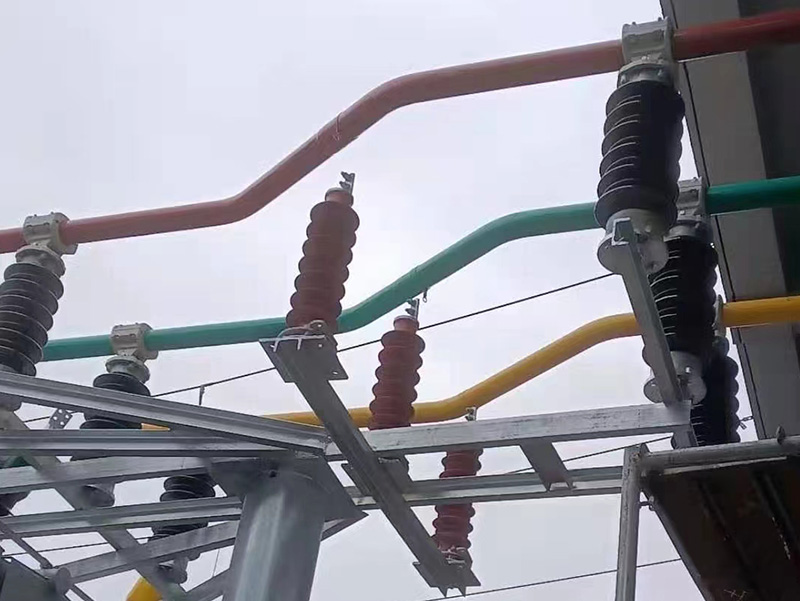

一、 導(dǎo)體精加工1、 材料選用：從倉(cāng)庫(kù)領(lǐng)出經(jīng)入廠檢驗(yàn)合格的銅管，并核驗(yàn)外徑、壁厚尺寸無(wú)誤。2、 導(dǎo)體鋸切：對(duì)照?qǐng)D紙編號(hào)選擇裁切方案，充分利用庫(kù)存規(guī)格，避免浪費(fèi)。鋸切完成的，在表面寫上相應(yīng)的編號(hào)，用毛刷掏干凈銅管內(nèi)的銅屑。3、 終端頭焊接：焊接前將銅管端頭用坡口機(jī)坡口（45°），用酒精清潔端部，將由本公司車削加工中心預(yù)制的終端頭內(nèi)襯部分插入銅管端部，采用熱熔焊接方式將終端頭與銅管完整焊接，焊接完成打磨拋光焊接點(diǎn)后進(jìn)行X光探傷檢測(cè)。4、 粘接法蘭：按照不同規(guī)格銅管的要求在適當(dāng)?shù)奈恢谜辰臃ㄌm，在粘接部位銅管表面打磨出50mm寬的毛糙面，并用無(wú)水酒精擦拭干凈毛糙面的灰層和毛屑后涂敷粘接AB膠，法蘭膠固化后將多余的膠打磨掉，以不影響緊固澆注嘴為準(zhǔn)。5、 導(dǎo)體煨彎：對(duì)照?qǐng)D紙，在數(shù)控彎管機(jī)上對(duì)導(dǎo)體進(jìn)行煨彎，彎管后復(fù)核彎管尺寸，長(zhǎng)度誤差≤2mm，角度誤差≤0.5°，煨彎完成后，對(duì)導(dǎo)體表面進(jìn)行去毛刺和氧化層的打磨處理，用無(wú)水酒精擦除表面毛屑后進(jìn)入凈化車間進(jìn)行下道工序。二、 浸漬紙繞包1、 絕緣皺紋紙和半導(dǎo)體皺紋紙分開(kāi)放在不同的潔凈容器內(nèi)，防止混裝造成絕緣紙被半導(dǎo)紙污染（導(dǎo)電顆粒摩擦掉落至絕緣皺紋紙內(nèi)）。2、 將導(dǎo)體在工裝支架上懸空支撐，繞包前再次清潔導(dǎo)體表面。3、 由經(jīng)過(guò)崗前培訓(xùn)的操作人員進(jìn)行繞包作業(yè)，按照相應(yīng)項(xiàng)目的繞包工藝單列明的屏位尺寸、繞包厚度進(jìn)行繞包（直線和單水平彎母線采用機(jī)械繞包，立體彎母線采用人工繞包），由專職生產(chǎn)過(guò)程檢驗(yàn)質(zhì)檢員檢查屏位是否準(zhǔn)確、檢查繞包松緊度和表面平整度。三、 外護(hù)套熱縮及布帶纏繞1、 根據(jù)電壓等級(jí)、電流大小、母線編號(hào)選擇正確的熱縮套管。2、 根據(jù)母線形狀制定熱縮管裁剪余量，一根母線必須采用整段連續(xù)長(zhǎng)的熱縮套管。3、 套好熱縮管后進(jìn)行熱縮，留下距離法蘭500mm左右的距離暫不熱縮，趁熱纏繞熱縮布袋，熱縮布帶按照2/3搭接，檢查是否有漏纏。待微涼后碼回未經(jīng)熱縮的套管，露出法蘭在法蘭上安裝注膠嘴后補(bǔ)打法蘭膠（138/998膠組）。在法蘭膠未固化前把熱縮管抻出來(lái)進(jìn)行熱縮，纏繞布帶，上喉箍，連接三通。在布帶表面標(biāo)注母線編號(hào)。四、 真空澆注1、 一批次母線外護(hù)套熱縮并布帶纏繞完成后，放入熱風(fēng)循環(huán)固化烘箱進(jìn)行抽真空及注澆注料管線連接，進(jìn)出料管線需與母線編號(hào)一致，進(jìn)料端管線需在爐內(nèi)卡死，防止水分蒸發(fā)到爐外。2、 常溫至105℃升溫，固膠，干燥水分，此過(guò)程設(shè)定為240分鐘（4小時(shí)）。3、 保持105℃，并對(duì)母線皺紋紙層間進(jìn)行干燥、抽真空，持續(xù)1800分鐘（30小時(shí)）。該過(guò)程先啟動(dòng)冷水機(jī)，然后啟動(dòng)旋片泵，觀察真空度，60分鐘內(nèi)真空度達(dá)不到2000Pa以內(nèi)，則需檢查漏點(diǎn)，排除故障。300分鐘內(nèi)真空度將達(dá)到1000Pa以內(nèi)，則基本排除漏點(diǎn)存在的可能。從升溫開(kāi)始1200分鐘后，真空度應(yīng)達(dá)到300Pa以內(nèi)，此時(shí)需緊固一次母線的法蘭抱箍，同時(shí)可以對(duì)母線進(jìn)料端進(jìn)行抽真空，當(dāng)母線真空度維持在100-300Pa之間時(shí)，無(wú)需啟動(dòng)羅茨泵，在第二個(gè)工作日下班前對(duì)環(huán)氧樹(shù)脂進(jìn)行預(yù)熱，為第二天拌料做準(zhǔn)備，注意觀察預(yù)混缶內(nèi)料的數(shù)量，保證滿足相應(yīng)母線的澆注用量。4、 爐溫從105℃降至65℃，在65℃時(shí)進(jìn)行恒溫澆注操作，澆注的時(shí)間段時(shí)長(zhǎng)不固定，以全部產(chǎn)品完全浸漬飽和為目標(biāo)，一般時(shí)長(zhǎng)不超過(guò)600分鐘（10小時(shí)），否則進(jìn)料端環(huán)氧樹(shù)脂由于長(zhǎng)時(shí)間處于室溫狀態(tài)，粘稠度變大，浸漬過(guò)程將變得非常緩慢。5、 澆注好的母線靜置大約40分鐘左右，以利于皺紋紙完全吸收，然后進(jìn)行二次給料，先開(kāi)進(jìn)料閥，后松出料端卡箍，待出料端樹(shù)脂料進(jìn)入料杯50mm以上高度時(shí)，用卡箍卡死出料管，然后關(guān)閉所對(duì)應(yīng)的進(jìn)料閥門。待一爐內(nèi)所有的母線都澆注完成后，，關(guān)閉出料閥，并注意檢查每個(gè)出料閥都處于完全閉合狀態(tài)，防止排放壓力容器中的樹(shù)脂料時(shí)空氣進(jìn)入母線內(nèi)部，造成產(chǎn)品損壞。6、 以上工作完成后，關(guān)閉預(yù)混料缶的加熱，再關(guān)掉真空機(jī)組以及冷水機(jī)，打開(kāi)本烘箱管道上所有沒(méi)有接產(chǎn)品的閥門，排凈管道和料杯內(nèi)的負(fù)壓，然后關(guān)掉有料料杯的閥門，取下所有出料管上的卡箍，母線澆注完成。7、 排出進(jìn)料端管路中環(huán)氧樹(shù)脂和固化劑混合后的余料，利用負(fù)壓吸入清洗液對(duì)管路進(jìn)行清洗，清洗至管路中無(wú)混合好的樹(shù)脂料殘留。8、 啟動(dòng)烘箱的風(fēng)機(jī)和加熱按鈕，注意先后順序并確認(rèn)此時(shí)段為程序設(shè)定的第5階段，這一階梯為65℃至130℃的升溫過(guò)程，時(shí)長(zhǎng)為1080分鐘（18小時(shí)），此階段為環(huán)氧樹(shù)脂固化階段，應(yīng)嚴(yán)格控制溫度時(shí)間曲線，固化時(shí)間和溫度達(dá)不到要求或超過(guò)要求都可能導(dǎo)致絕緣結(jié)構(gòu)不穩(wěn)定，環(huán)氧樹(shù)脂機(jī)械強(qiáng)度降低，因此如有停電通知要及早通知到生產(chǎn)部門，此階段如長(zhǎng)時(shí)間停電，則產(chǎn)品基本上全部作廢。9、 當(dāng)溫度升至130℃時(shí)，應(yīng)恒溫持續(xù)840分鐘（14小時(shí)），此時(shí)段為絕緣料的纖維化過(guò)程，只要不停電，不用特別關(guān)注。10、 降溫固化過(guò)程，此時(shí)段設(shè)定溫度為130℃至30℃，時(shí)長(zhǎng)為480分鐘（8小時(shí)），溫度緩降可以保證增加產(chǎn)品的硬度以及絕緣層的機(jī)械強(qiáng)度。11、 再在常溫下進(jìn)行冷卻，冷卻完成后移出烘箱，在經(jīng)過(guò)拆除熱縮布帶，引出接地線，打磨終端頭并鍍銀等一系列工序后，進(jìn)行電氣性能檢測(cè)。檢測(cè)合格產(chǎn)品張貼產(chǎn)品標(biāo)簽和合格證后進(jìn)行打包，打包完成后放至待發(fā)貨區(qū)。特別說(shuō)明：以上工藝流程的主要生產(chǎn)部件全部由本公司自主加工制造，并對(duì)澆注法蘭進(jìn)行了絕緣化改進(jìn)（采用環(huán)氧樹(shù)脂板車削法蘭），在導(dǎo)體與金屬屏蔽端間形成階梯式爬電面，增加母線端部對(duì)接地屏蔽的爬電距離，從而提升母線整體的絕緣性能。
